項目背景

　　ZYJ-420/200液壓鉆機是立柱式外跨軌道，全液壓油缸推進，液壓馬達旋轉的鉆機，原采用立柱固定調整，結構相對復雜，維修費用相對較高，易損耗。

　　02

　　研究內容

　　1.改裝鉆機底座后替代了架柱式。底座式每個角安裝1根立柱，保證了鉆機的穩定性，鉆桿能很好的控制在托架中心軸上，受力點較集中，鉆孔數據較準確。

　　2.加工底座是鐵板、鋼梁等廢舊鋼材回收利用，立柱采用了原ZY-750鉆機淘汰的3-4根內注式單體液壓支柱，提高了立柱框架的整體錨固力，增加了鉆機的穩定性，操作簡單、輕便。

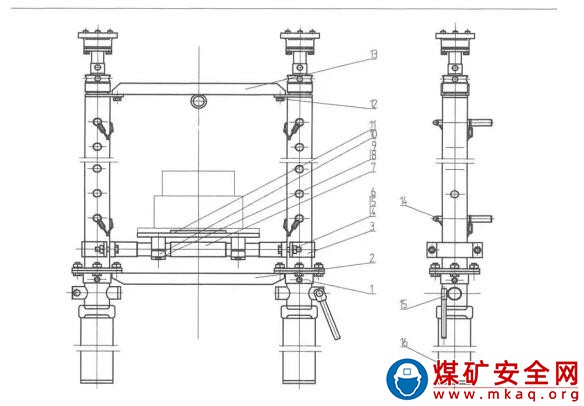

　　圖1現有立柱原理圖

　　圖2 立柱整體效果圖

　　03

　　應用效果

　　該改裝工藝采用簡單的電焊，操作簡單、方便;改裝后的立柱重量較輕，減輕了勞動強度;底座較穩，可以更好的通過馬達旋轉控制鉆桿的給進受力點。

　　原鉆機立柱總成ZYJ-420/200購置費用2.1萬元，改裝后省去立柱，節省費用2.1萬元。
